E-Zigarette: Aufbau und Funktion

Wer eine E-Zigarette nutzt oder kaufen möchte, stößt schnell auf Begriffe wie Coil, Pod, Airflow oder MTL/DL. Dieser Beitrag erklärt den Aufbau und die Funktionsweise einer E-Zigarette so, dass Sie jedes Bauteil einordnen, typische Anfängerfehler vermeiden und die verschiedenen Systemtypen sicher unterscheiden können. Sie erhalten eine vollständige Übersicht der Bestandteile einer E-Zigarette, praxisnahe Schritt-für-Schritt-Anleitungen (Befüllen, Priming, Coilwechsel) sowie Vergleichstabellen und ein Troubleshooting für die häufigsten Probleme.

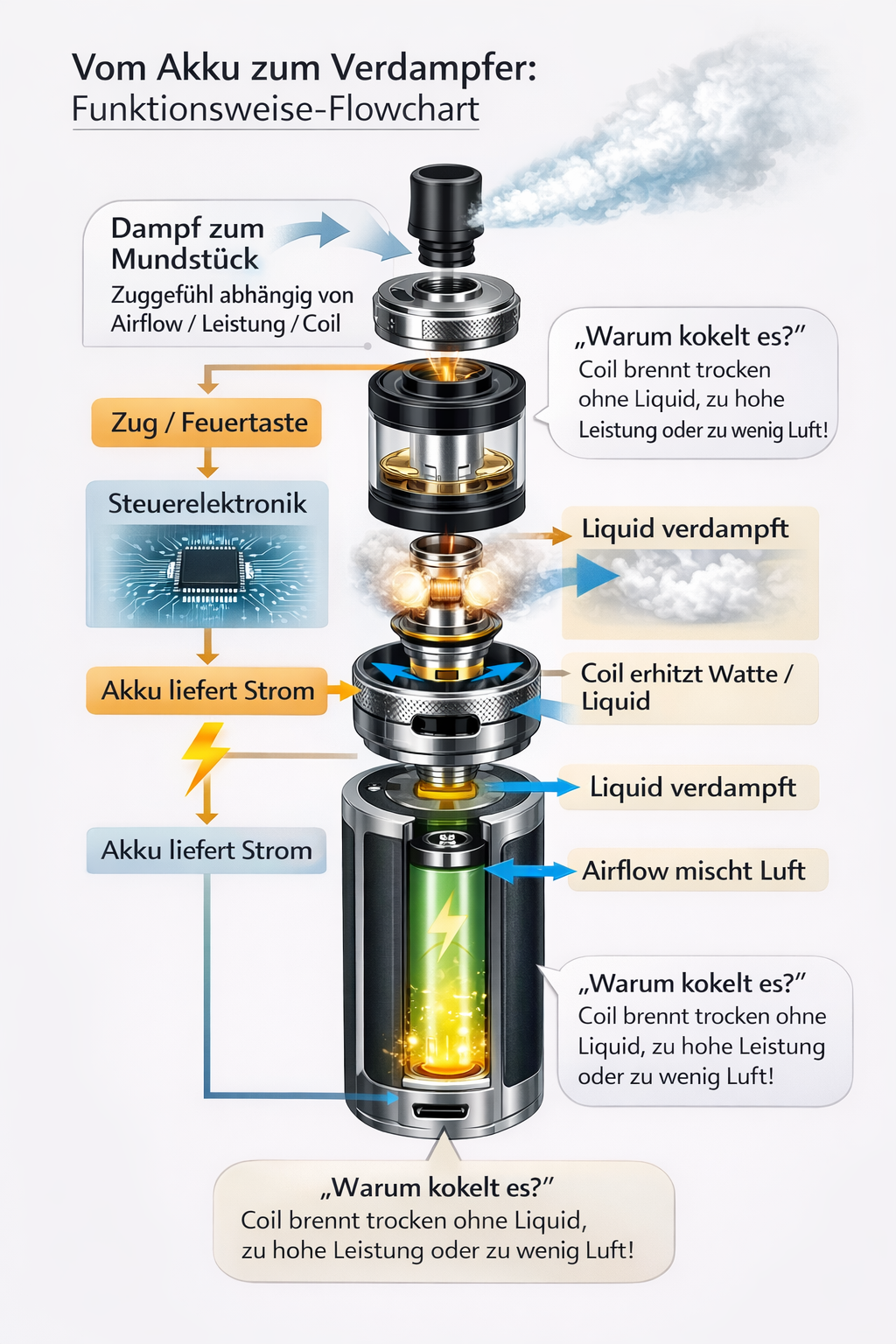

Wie funktioniert eine E-Zigarette?

Eine E-Zigarette arbeitet nach einem einfachen Grundprinzip: Ein Akku liefert Energie, ein Heizelement (Coil) erhitzt das Liquid in einer Watte-/Dochtzone, wodurch Dampf (Aerosol) entsteht. Dieser wird über den Luftstrom zum Mundstück geführt und inhaliert. Sobald Sie dieses „Gesamtbild“ verstanden haben, werden Aufbau, Einstellungen und Wartung deutlich nachvollziehbarer.

Das Grundprinzip in 4 Schritten

1. Energieversorgung: Der Akku (integriert) oder ein Akkuträger/Mod stellt elektrische Energie bereit.

2. Erhitzen: Eine Coil (auch Verdampferkopf oder Head genannt) wird elektrisch erwärmt.

3. Verdampfen: Die Coil erhitzt das in Watte oder Docht gespeicherte Liquid, bis es verdampft.

4. Transport: Der Luftstrom (Airflow) nimmt den Dampf mit und leitet ihn zum Mundstück (Drip Tip).

Wichtig: Diese Kette ist immer gleich, egal ob Pod-System oder klassischer Tank-Verdampfer. Die Unterschiede liegen in der Bauform, der Bedienung und der Wartung.

Was bedeutet „Verdampfen statt Verbrennen“?

Bei E-Zigaretten wird Liquid erhitzt und verdampft, um Dampf zu erzeugen. Im Gegensatz zu klassischen Zigaretten findet keine Verbrennung statt. Für das Verständnis von Geschmack, Dampfmenge und „Kokeln“ ist Folgendes entscheidend: Die Watte muss ausreichend Liquid nachführen, da die Coil sonst zu trocken erhitzt.

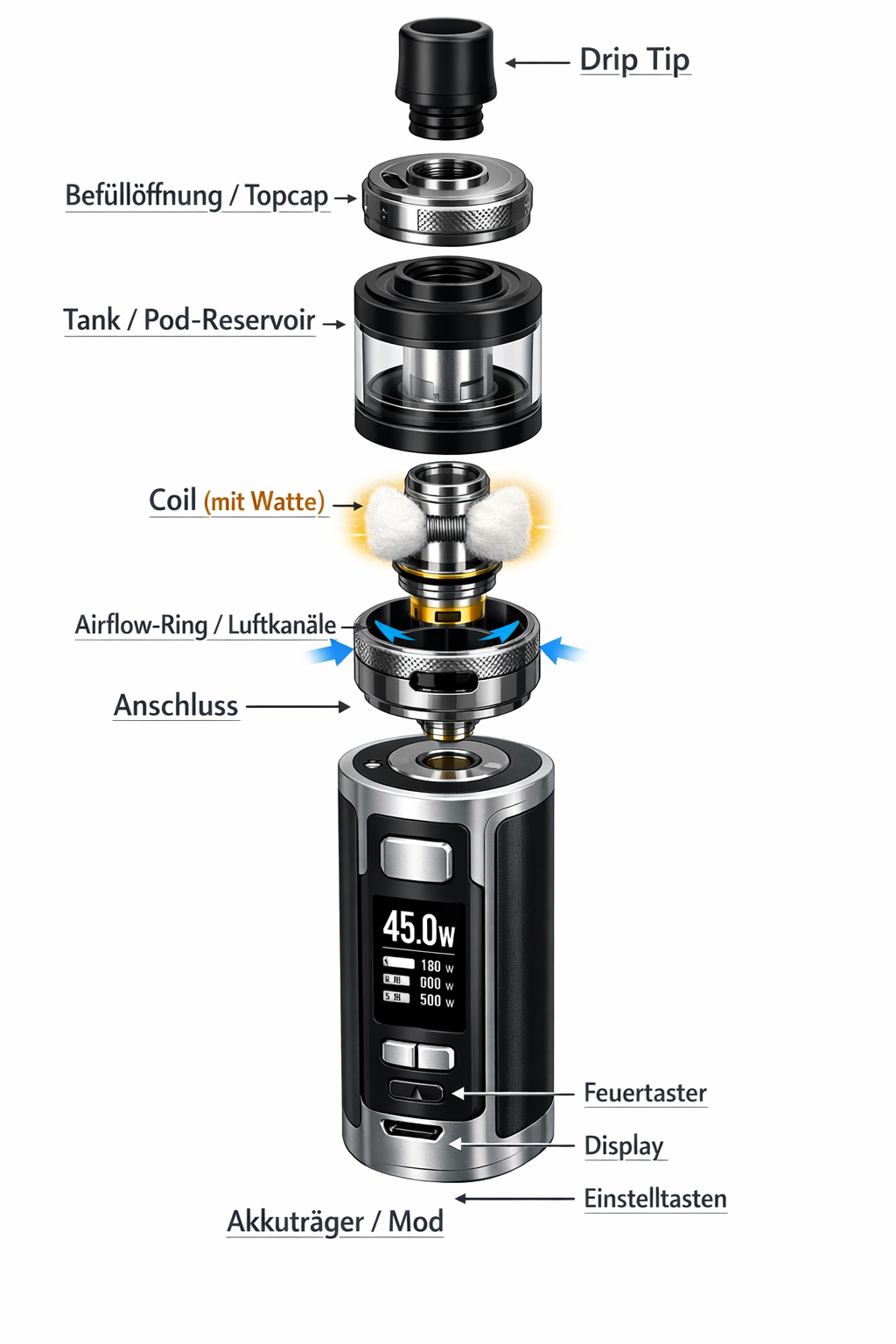

Aufbau einer E-Zigarette

Der Aufbau einer E-Zigarette lässt sich sinnvoll in Kernkomponenten gliedern, die fast immer vorhanden sind. Je nach System (Pod-System vs. Tank-/Mod-System) sind einzelne Elemente kombiniert oder austauschbar.

Die 5 Kernkomponenten einer E-Zigarette

• Mundstück (Drip Tip): Auslass, über den Sie ziehen.

• Tank/Pod (Liquid-Reservoir): Speichert das Liquid.

• Verdampfer/Heizeinheit: Bereich, in dem die Coil und die Watte das Liquid verdampfen.

• Akku/Akkuträger/Steuereinheit: Energieversorgung und Regelung.

• Airflow/Luftführung: Bestimmt, wie die Luft durch das Gerät strömt und wie „streng” oder „luftig” der Zug ist.

Offenes System vs. geschlossenes System

• Offenes System: Das Liquid ist nachfüllbar. Die Coils sind je nach Modell austauschbar.

• Geschlossenes System: Pods/Kartuschen sind häufig vorgefüllt oder als geschlossene Einheit ausgeführt (modellabhängig).

Für Einsteiger ist vor allem relevant, wie leicht sich das System befüllen, warten und dicht betreiben lässt.

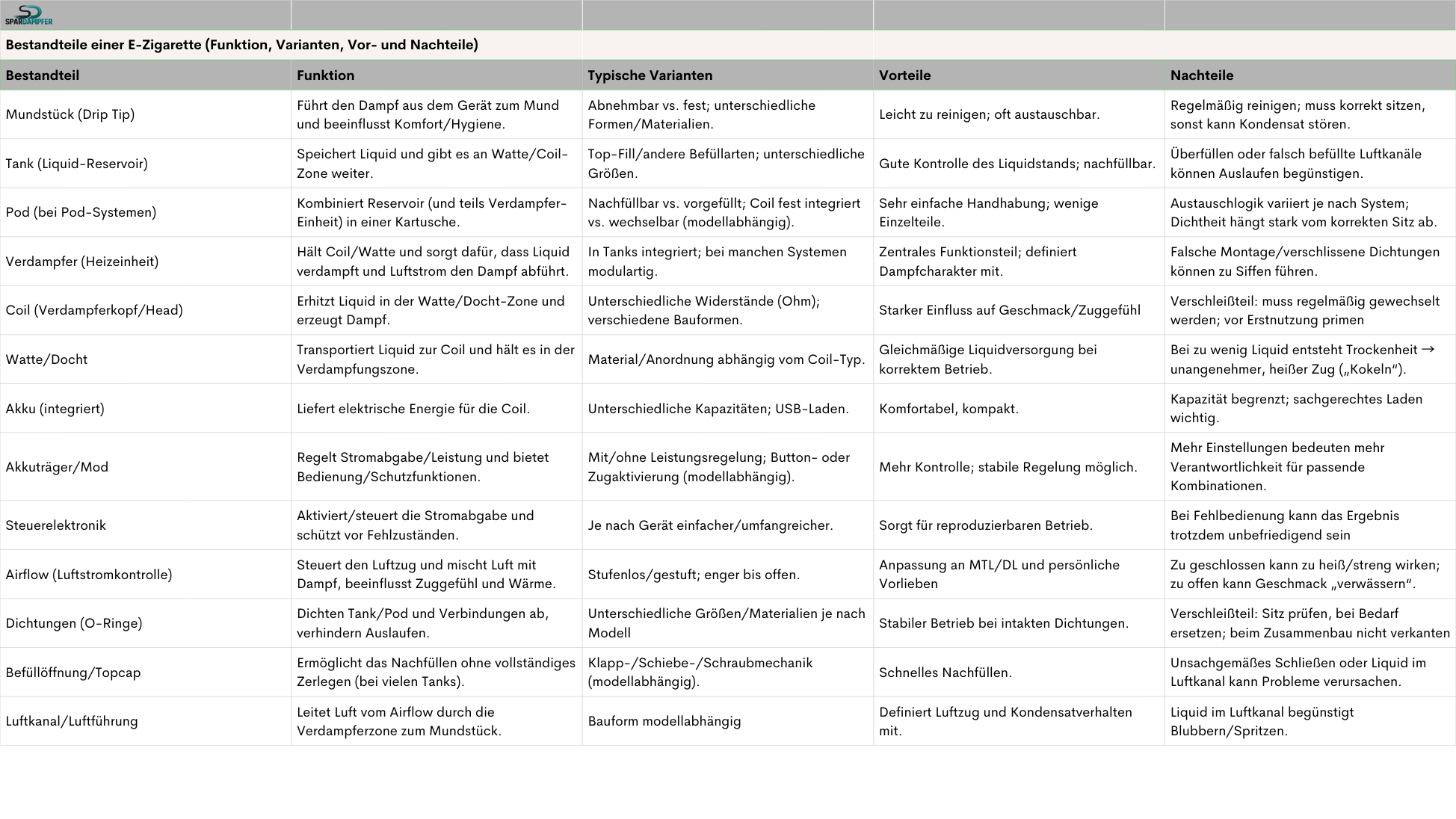

Die Bauteile einer E-Zigarette im Detail

In diesem Abschnitt finden Sie eine vollständige Übersicht aller E-Zigaretten-Bestandteile inklusive Funktionen, Varianten sowie Vor- und Nachteilen

Akku / Akkuträger (Mod)

Der Akku ist die Energiequelle. Ein Akkuträger (Mod) ist das „Unterteil“ mit Elektronik, Bedienelementen und oft einer Regelung (z. B. Leistungsanpassung). Für Einsteiger ist Folgendes wichtig: Ein stabiler Betrieb hängt davon ab, dass Leistung, Coil und Liquidversorgung zusammenpassen. Außerdem sollte der Akku sachgerecht geladen und genutzt werden.

Verdampfer / Pod / Tank (Liquid-Reservoir)

Tank oder Pod speichern Liquid und führen es der Watte-/Coil-Zone zu. Typische Varianten sind unterschiedliche Befüllarten (z. B. Top-Fill), Größen und Bauformen. Viele Alltagsprobleme (Siffen/Auslaufen) hängen nicht „mystisch” am Gerät, sondern oft an der Befüllung, den Dichtungen oder falsch sitzenden Teilen.

Coil (Verdampferkopf) + Watte/Docht

Die Coil ist das zentrale Verschleißteil. Sie besteht aus einem Heizelement und einer Watte-/Docht-Zone, die das Liquid nachführt. Der Widerstand (Ohm) und die Bauform beeinflussen, wie viel Leistung sinnvoll ist und welches Zuggefühl (MTL/DL) entsteht. Wenn die Watte nicht genügend Liquid bekommt, kann es zu einem heißen, trockenen Zug und „Kokeln“ kommen. Das lässt sich in vielen Fällen durch korrekt ausgeführtes Priming und passende Einstellungen vermeiden.

Airflow (Luftstrom)

Airflow steuert die Luftzufuhr. Das beeinflusst den Zugwiderstand, die Temperatur und den Dampfcharakter. Ein engerer Airflow wirkt meist MTL-näher, ein offener Airflow ist typischerweise DL-näher. Entscheidend ist die Kombination aus Airflow, Coil und Leistung.

Mundstück / Drip Tip

Das Mundstück ist funktional einfach, aber relevant für Hygiene, Komfort und Passform. Bei manchen Systemen sind Standardgrößen verbreitet. Für Einsteiger reicht es, das Mundstück abzunehmen, es zu reinigen und es anschließend korrekt wieder einzusetzen.

MTL vs. DL – was bedeutet das und wie trifft man die richtige Wahl?

MTL vs. DL beschreibt, wie Sie ziehen – und daraus ergibt sich, welches Setup (Airflow, Coil, Leistung) in der Praxis sinnvoll ist. Diese Unterscheidung ist zentral, wenn Sie verstehen möchten, wie die Funktionsweise der E-Zigarette und das Zuggefühl zusammenhängen.

MTL (Mouth-to-Lung)

MTL (Mouth-to-Lung) bedeutet „Mund-zu-Lunge“: Sie ziehen den Dampf zuerst in den Mund und inhalieren anschließend. Typisch ist ein strafferer Zug mit eher engerem Airflow. Dies wird häufig als zigarettenähnlicher empfunden, ohne dass dies als Empfehlung oder Wertung zu verstehen ist.

DL (Direct-Lung)

DL (Direct-Lung) bedeutet „direkt in die Lunge“: Der Zug ist offener und luftiger, der Airflow ist häufig weiter geöffnet. In der Praxis wird DL oft mit mehr Luftdurchsatz und entsprechend anderer Geräteabstimmung genutzt.

Entscheidungshilfe

• Wenn Sie ein strafferes Zuggefühl und einen engeren Luftzug bevorzugen, ist MTL eher geeignet.

• Wenn Sie einen luftigeren Zug und mehr Luftdurchsatz bevorzugen: eher DL.

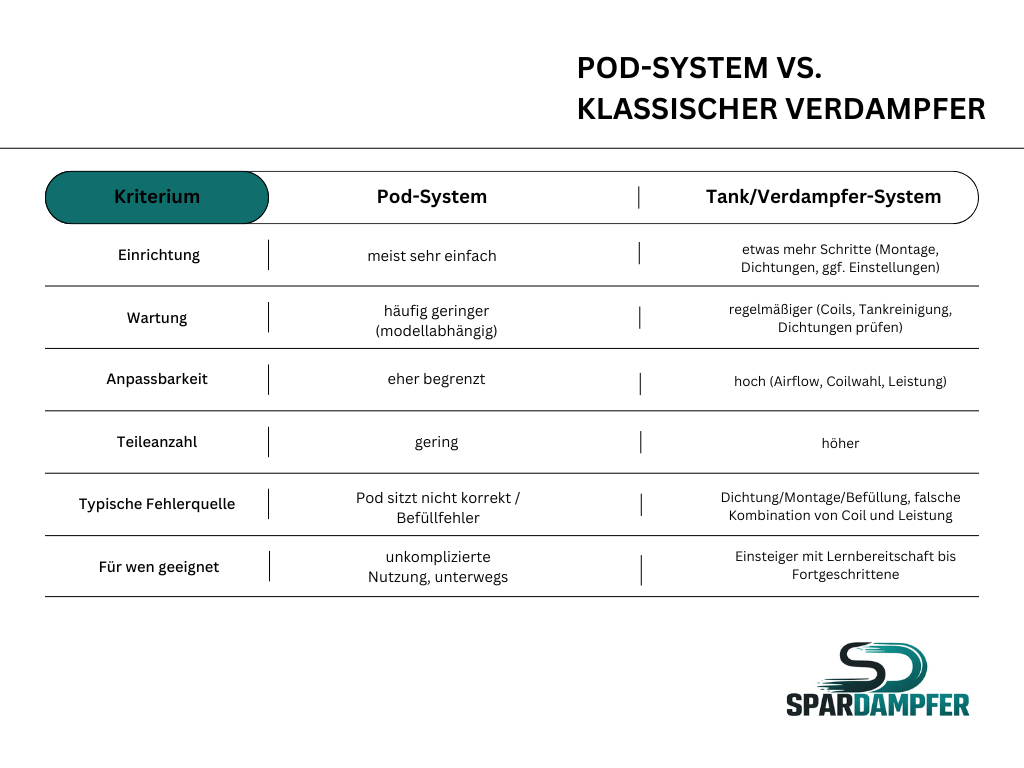

Pod-Systeme vs. klassischer Verdampfer

Der Systemtyp entscheidet darüber, wie viele Teile Sie handhaben müssen, wie die Wartung funktioniert und wie flexibel Sie Einstellungen vornehmen können.

Pod-System

Ein Pod-System nutzt eine Kartusche (Pod), die das Liquid speichert. Je nach Modell ist die Coil entweder integriert oder es wird mit einer austauschbaren Coil gearbeitet. Der praktische Vorteil liegt häufig in der einfachen Handhabung und der geringen Teileanzahl.

Pods und Coils finden!

Tank/Verdampfer-System

Ein klassisches Tank-/Verdampfer-System (oft in Kombination mit einem Akkuträger/Mod) bietet typischerweise mehr Kombinationsmöglichkeiten bei Tank, Coil, Airflow und Leistung. Das kann sinnvoll sein, wenn Sie die Einstellungen gezielt anpassen möchten, setzt aber eine saubere Montage und regelmäßige Wartung voraus.

Verdampfer - Tanks für Akkuträger

Praxis-Tipps für Einsteiger

Die folgenden Anleitungen sind so formuliert, dass sie unabhängig vom konkreten Modell angewendet werden können. Wo Systeme abweichen, ist das klar gekennzeichnet („modellabhängig“). Genau diese Schritte sind entscheidend, um einen stabilen und nachvollziehbaren Betrieb sicherzustellen.

1) E-Zigarette richtig befüllen (Tank oder Pod)

1. Gerät sichern: Wenn möglich, das Gerät ausschalten oder vor dem Befüllen nicht aktivieren.

2. Befüllstelle öffnen:

   • Tank-System: Topcap/Befüllöffnung öffnen (modellabhängig).

   • Pod-System: Pod entnehmen und die Befüllöffnung am Pod öffnen (modellabhängig).

3. Liquid korrekt einfüllen: Liquid langsam an der Innenwand einfüllen. Den Luftkanal freihalten (nicht „mittig“ in den Luftschacht füllen).

4. Füllstand beachten: Nicht überfüllen, sondern bis zur Markierung oder mit etwas Luftreserve befüllen.

5. Dicht schließen: Befüllöffnung sauber schließen und Pod korrekt einsetzen..

6. Einziehen lassen: 5–10 Minuten warten, damit sich die Watte/der Docht vollständig sättigt.

7. Start vorsichtig: Erste Züge ruhig und ohne aggressive Einstellungen.

Wenn Sie mehr dazu wissen wollen, wie man den Pod richtig befüllt, werden Sie in unserem Beitrag "Pod richtig befüllen" fündig.

2) Coil „primen“ – so vermeiden Sie kokeligen Geschmack

Primen bedeutet, dass die Watte-/Docht-Zone vor der ersten Nutzung vollständig mit Liquid versorgt wird. Das reduziert das Risiko eines trockenen, sehr heißen Zugs.

1. Nach dem Befüllen eine Wartezeit von 5 bis 10 Minuten einhalten

2. Wenn Ihr Gerät es zulässt: nehmen Sie vorsichtige, kurze Züge (ohne hektisches Ziehen).

3. Leistung – falls einstellbar – zunächst niedrig wählen und erst bei stabilem Geschmack schrittweise anpassen.

3) Coil wechseln – wann und wie?

Wann wechseln? Wenn der Geschmack deutlich nachlässt, der Zug unangenehm wird oder trotz korrektem Befüllen/Priming Probleme wiederkehren, ist die Coil als Verschleißteil ein naheliegender Kandidat (modellabhängig, ohne fixe Zeitangaben)

So wechseln Sie die Coil:

1. Pod/Tank vorbereiten: Pod entnehmen oder Tank öffnen (modellabhängig).

2. Coil entfernen: Coil herausdrehen oder herausziehen (modellabhängig).

3. Neue Coil einsetzen: Passend einsetzen und korrekt fixieren.

4. Befüllen: Tank/Pod befüllen.

5. Priming:Wartezeit einhalten und vorsichtig starten.

Wenn Sie mehr über die Kompatibilität von Pods erfahren möchten, werden Sie in unserem Beitrag "Welche Pods passen zu welchem System?" fündig.

4) Wartung & Reinigung

• Mundstück reinigen: Regelmäßig abnehmen und reinigen, um Kondensat-Störungen zu reduzieren.

• Tank/Pod prüfen: Bei nachfüllbaren Systemen den Tank/Pod gelegentlich reinigen (modellabhängig).

• Dichtungen kontrollieren: O-Ringe auf Sitz und sichtbaren Verschleiß prüfen, besonders bei Auslaufen.

• Montage prüfen: Verschraubungen nicht verkanten, aber auch nicht „überdrehen“.

Häufige Probleme

Viele Probleme haben wiederkehrende Ursachen. Anstatt nach dem Prinzip „Trial and Error“ vorzugehen, ist es sinnvoller, der Logik zu folgen: Symptom → wahrscheinliche Ursache → konkrete Maßnahmen

Auslaufen / Siffen

Typische Ursachen (modellabhängig):

• Überfüllen oder Liquid im Luftkanal

• Dichtungen/O-Ringe sind nicht korrekt positioniert oder verschlissen.

• Pod/Tank nicht sauber geschlossen oder nicht korrekt eingesetzt

• Unsachgemäße Lagerung (z. B. z. B. schräg oder umgedreht, wenn das System dies nicht toleriert)

Maßnahmen:

• Tank/Pod öffnen und sichtbares Liquid aus Luftkanal/Mundstück entfernen.

• Dichtungen prüfen und korrekt einsetzen.

• Pod korrekt einrasten lassen / Tank sauber schließen

• Beim Befüllen den Luftkanal konsequent freihalten.

Blubbern / Spritzen

Typische Ursachen:

• Liquid im Luftkanal oder zu viel Kondensat

• Sehr kräftiger Zug kann Liquid in Richtung Luftführung ziehen (modellabhängig)

Maßnahmen:

• Mundstück abnehmen und reinigen

• Luftkanal freimachen, Geräteverbindungen prüfen

• Ruhiger ziehen, insbesondere nach dem Befüllen

Wenig Dampf

Typische Ursachen:

• Zu niedrige Leistung (sofern einstellbar) oder falsche Kombination mit Coil

• Airflow ist sehr geschlossen oder sehr offen, was im Widerspruch zum gewünschten Zuggefühl steht.

• Coil ist verschlissen oder Watte ist nicht ausreichend gesättigt

Maßnahmen:

• Airflow sinnvoll einstellen (MTL/DL-Logik beachten)

• Nach der Befüllung ausreichend warten (Priming)

• Coilzustand prüfen und bei Bedarf wechseln.

Kokelgeschmack

Typische Ursachen:

• Watte/Docht ist zu trocken (zu wenig Liquidversorgung)

• Zu aggressive Nutzung direkt nach Befüllung ohne Priming

• Die Kombination aus Leistung und Coil passt nicht zur Liquidnachführung (modellabhängig)

Maßnahmen:

• Nutzung sofort stoppen und Liquidstand prüfen

• Priming korrekt durchführen (Wartezeit, vorsichtig starten)

• Coil bei anhaltendem Problem wechseln

FAQ zum Thema „Aufbau einer E-Zigarette“

Welche Bestandteile hat eine E-Zigarette?

Zu den Kernbestandteilen zählen Akku bzw. Akkuträger, Tank oder Pod (Liquid-Reservoir), Verdampfer- bzw. Heizeinheit mit Coil und Watte, Airflow bzw. Luftführung und Mundstück. Diese Struktur deckt den typischen Aufbau einer E-Zigarette ab.

Wie funktioniert eine E-Zigarette Schritt für Schritt?

Der Akku liefert Strom, die Coil erhitzt das Liquid in der Watte, das Liquid verdampft und die Airflow transportiert den Dampf zum Mundstück. Genau diese Kette beschreibt die grundlegende Funktionsweise einer E-Zigarette.

Was ist ein Coil und warum muss man ihn wechseln?

Der Coil (auch Verdampferkopf oder Head genannt) ist das Heizelement mit Watte-/Dochtzone. Da sich die Watte und der Heizbereich durch Nutzung verändern, ist die Coil ein Verschleißteil. Wenn die Liquidversorgung oder der Geschmack nachlässt, ist ein Wechsel oft sinnvoll.

Woran merke ich, dass der Coil „durch“ ist?

Typische Hinweise sind ein deutlich schlechterer Geschmack, ein unangenehm trockener oder heißer Zug trotz korrektem Befüllen oder Primen sowie wiederkehrende Probleme, die sich nicht durch Reinigung oder Montage erklären lassen. Dies ist kein fixer Zeitplan, sondern ein Funktionssignal.

Was bedeuten die Begriffe MTL und DL und was ist besser für Anfänger?

MTL steht für einen straffen, kontrollierten Zug (Mund-zu-Lunge). DL ist ein offener, luftiger Zug (direkt in die Lunge). „Besser“ hängt von Ihrem gewünschten Zuggefühl ab. Für Einsteiger ist es oft entscheidend, dass Airflow, Coil und Bedienlogik zum bevorzugten Zug passen.

Pod-System oder Verdampfer: Was ist einfacher?

Pod-Systeme sind häufig einfacher, da sie weniger Teile haben und sich leichter handhaben lassen. Tank-/Verdampfer-Systeme sind flexibler, erfordern aber eine sauberere Montage und meist mehr Wartung. Die Vergleichstabelle oben zeigt die Unterschiede praktisch

Warum kokelt meine E-Zigarette?

Meist ist die Watte-/Docht-Zone nicht ausreichend mit Liquid versorgt (zu wenig Priming, zu wenig Liquid oder eine Kombination aus beidem, die die Liquidnachführung überfordert). Abhilfe: Liquidstand prüfen, korrekt primen, bei Bedarf Coil wechseln.

Warum läuft das Liquid aus dem Tank/Pod aus?

Mögliche Gründe sind:

• Überfüllen,
• Liquid im Luftkanal,
• nicht korrekt sitzende Dichtungen,
• ein nicht sauber geschlossener Pod/Tank.

Prüfen Sie die Dichtungen, die Befülltechnik und den Sitz der Teile.

Wie lange sollte ich nach dem Befüllen warten?

Als praxistauglicher Richtwert empfehlen wir 5–10 Minuten, damit sich die Watte bzw. der Docht sicher sättigen kann. Das reduziert Probleme beim Start, insbesondere den Kokelgeschmack.

Wie reinige ich Tank/Pod richtig?

Reinigen Sie das Mundstück regelmäßig. Je nach Modell den Tank/Pod gelegentlich säubern und vollständig trocknen lassen, bevor Sie ihn wieder befüllen. Achten Sie dabei darauf, die Dichtungen nicht zu beschädigen und setzen Sie sie anschließend korrekt ein.

Was bedeuten Ohm und Watt bei der E-Zigarette?

Ohm beschreibt den Widerstand der Coil und Watt die Leistung, mit der sie betrieben wird (modellabhängig einstellbar). Beide Werte beeinflussen, wie stark die Coil erhitzt wird und wie viel Dampf entsteht. Entscheidend ist, dass die Kombination zur Liquidversorgung und zum gewünschten Zugstil (MTL/DL) passt.

Was ist Airflow und wie kann ich ihn einstellen?

Airflow bezeichnet die Luftstromkontrolle. Ein enger Airflow erzeugt einen strafferen Zug (oft MTL-näher), ein offener Airflow einen luftigeren Zug (oft DL-näher). Stellen Sie ihn so ein, dass das Zuggefühl zu Ihrer bevorzugten Nutzungsweise passt und der Dampf weder zu heiß noch zu „dünn“ wirkt.

Glossar

• Airflow: Luftstromkontrolle, die bestimmt, wie viel Luft durch das Gerät strömt
• Akkuträger/Mod: Einheit mit Akku, Elektronik und Bedienung, mit der sich die Leistung regeln lässt (modellabhängig).
• Coil (Verdampferkopf/Head): Heizelement mit Watte-/Dochtzone, das Dampf erzeugt und als Verschleißteil gilt.
• DL: Direct-Lung; offener, luftiger Zug direkt in die Lunge.
• Drip Tip: Mundstück.
• Liquid-Reservoir: Tank oder Pod, in dem das Liquid gespeichert wird.
• MTL: Mouth-to-Lung; straffer Zug, erst in den Mund, dann inhalieren.
• Ohm: Widerstand der Coil.
• Watt: Leistung, mit der die Coil betrieben wird (modellabhängig).
