Elfbar ELFX 2 - Bedienungsanleitung

Das Elfbar ELFX 2 ist ein nachfüllbares Pod-System mit Zugautomatik, drei Leistungsmodi und seitlicher Pod-Befüllung. Der Luftstrom lässt sich über einen Schieber einstellen.

Elfbar Elfx 2 Pod Kit kaufen Original-Gebrauchsanweisung (PDF)

Gerät vorbereiten und laden

GerätDas Elfbar ELFX 2 ist ein nachfüllbares Pod-System für E-Liquid.

LieferumfangZum Lieferumfang gehören das ELFX 2 Basisgerät, je ein ELFX V2.0 Pod mit 0,6 und 0,8 Ohm sowie die Gebrauchsinformation.

Pod vorbereiten

Entfernen Sie vor dem ersten Einsatz einen eventuell vorhandenen Aufkleber an der Pod-Unterseite. Befüllen Sie den Pod vor der Benutzung wie im nächsten Abschnitt beschrieben.

Akku laden

Laden Sie das Basisgerät über den USB-C-Anschluss mit einem geeigneten Ladegerät entsprechend der Ladeangabe 5 V / 1 A.

Ladevorgang beenden

Laden Sie den Akku nach, wenn die LED einen niedrigen Ladestand rot anzeigt. Laut Anleitung ist der Ladevorgang abgeschlossen, wenn wieder drei Balken erscheinen. Trennen Sie das Gerät dann von der Stromquelle.

Wichtig: Laden Sie das Gerät ausschließlich unter Aufsicht und in Innenräumen.

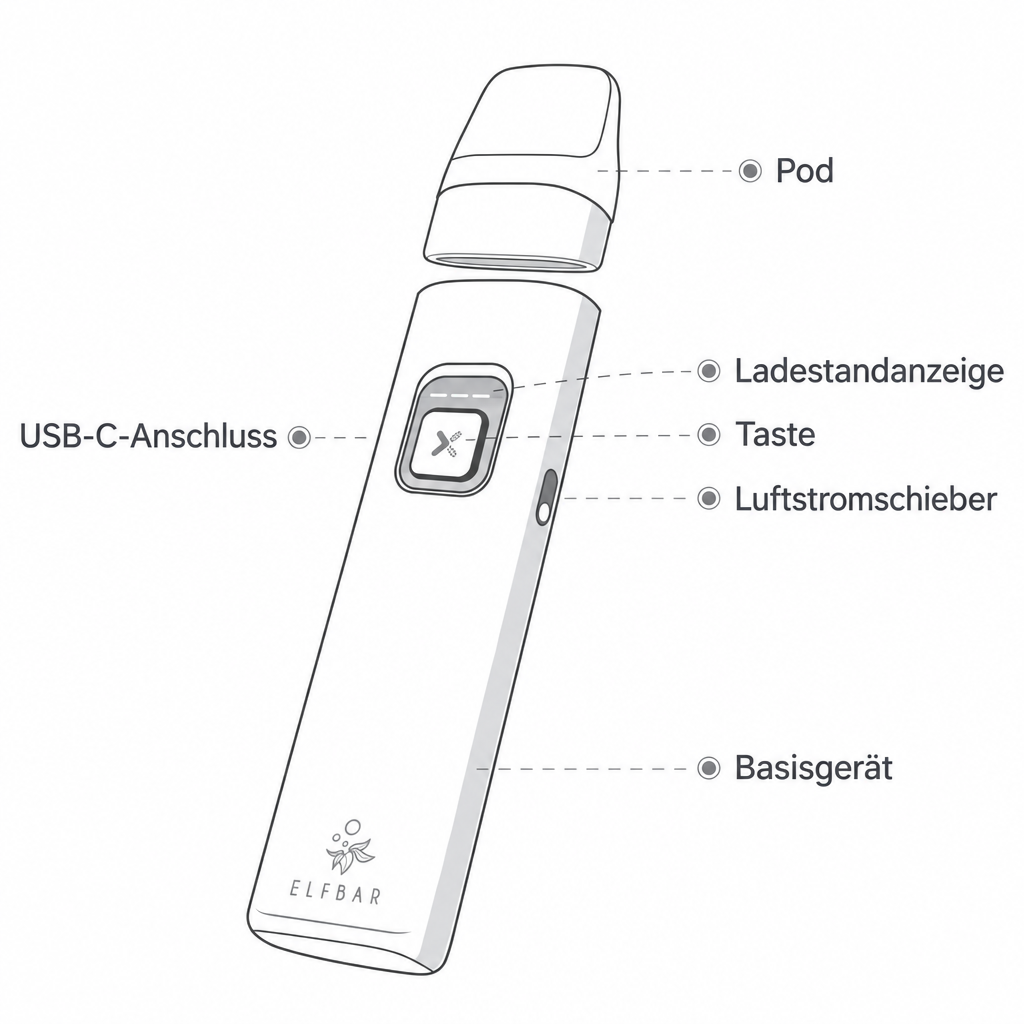

Zeichnung des Elfbar ELFX 2 mit abnehmbarem Pod, Taste, Ladestandanzeige, Luftstromschieber und USB-C-Anschluss.

Pod befüllen

Ziehen Sie den Silikonstopfen aus der seitlichen Einfüllöffnung. Drehen Sie ihn in Richtung des Pfeils auf dem Stopfen zur Seite.
Füllen Sie E-Liquid durch die Einfüllöffnung ein. Verwenden Sie eine Nachfüllflasche mit einer Füllspitze von höchstens 3,30 mm Durchmesser.
Verschließen Sie die Einfüllöffnung mit dem Silikonstopfen. Setzen Sie den befüllten Pod in das Basisgerät ein. Achten Sie darauf, dass Stopfen und Pod korrekt sitzen, damit kein Liquid ausläuft und keine Schäden entstehen.
Warten Sie nach dem ersten Befüllen eines neuen Pods fünf Minuten, bevor Sie das Gerät benutzen.

Wichtig: Füllen Sie Liquid nach, sobald der Füllstand die Minimum-Markierung erreicht. So vermeiden Sie ein Trockenlaufen des Pods.

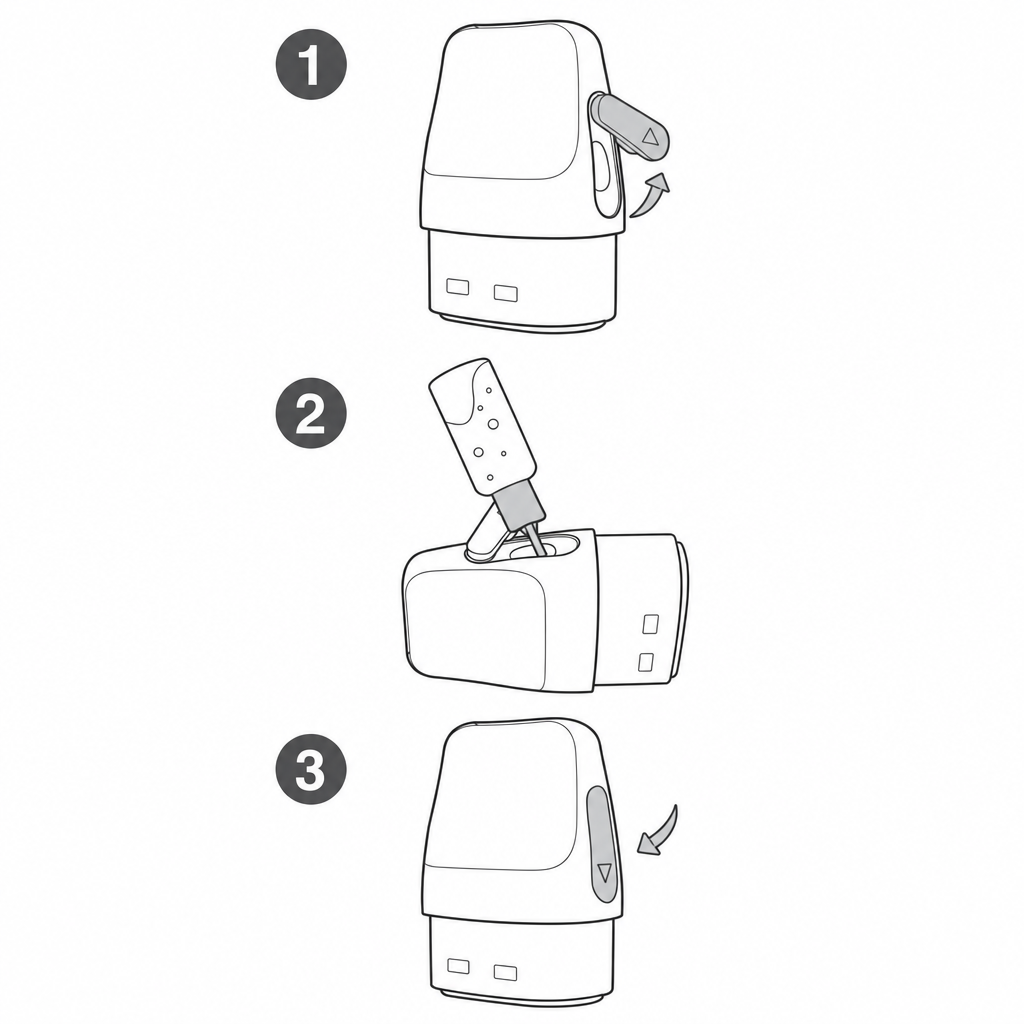

Drei Zeichnungen zeigen das Öffnen des seitlichen Silikonstopfens, das Befüllen des ELFX V2.0 Pods und das anschließende Verschließen.

Bedienung

Ein- und ausschalten

Setzen Sie einen befüllten ELFX V2.0 Pod ein. Drücken Sie die Taste an der Vorderseite fünfmal innerhalb von zwei Sekunden, um das Gerät ein- oder auszuschalten. Alternativ halten Sie die Taste drei Sekunden gedrückt. Schalten Sie das Gerät bei Nichtbenutzung aus.

Zugautomatik verwenden

Ziehen Sie leicht und gleichmäßig am Mundstück. Die Zugautomatik aktiviert das Gerät; zum Dampfen müssen Sie die Taste nicht gedrückt halten.

Wichtig: Pusten Sie nicht in das Mundstück. Dadurch kann die Zugautomatik beschädigt werden.

Leistungsmodus wählen

Drücken Sie die Taste jeweils einmal, um den Leistungsmodus zu wechseln. Die Tastenbeleuchtung zeigt den gewählten Modus: Grün für ECO, Weiß für Normal und Lila für Power.

Luftstrom einstellen

Stellen Sie den Zugwiderstand mit dem seitlichen Luftstromschieber ein.

Pod wechseln

Kompletten Pod austauschenDer Verdampferkopf ist fest im Pod installiert. Für einen Wechsel des Verdampferkopfs tauschen Sie deshalb den kompletten Pod aus.

Bisherigen Pod entnehmen

Nehmen Sie den bisherigen Pod aus dem Basisgerät.

Aufkleber entfernen

Entfernen Sie einen eventuell vorhandenen Aufkleber an der Unterseite des neuen Pods.

Neuen Pod vorbereiten

Bereiten Sie den neuen ELFX V2.0 Pod wie unter „Pod befüllen“ beschrieben vor und setzen Sie ihn in das Basisgerät ein. Auch bei jedem neuen Ersatzpod gilt die Wartezeit von fünf Minuten nach dem ersten Befüllen.

Gerät pflegen und aufbewahren

Gerät reinigen

Reinigen Sie Pod und Basisgerät außen ausschließlich mit einem leicht feuchten, fusselfreien Tuch. Halten Sie beide Teile nicht unter fließendes Wasser.

Nutzungspause vorbereiten

Schalten Sie das Gerät bei Nichtbenutzung aus. Wenn Sie es längere Zeit nicht verwenden, nehmen Sie den Pod aus dem Basisgerät.

Gerät aufbewahrenSchützen Sie Pod und Basisgerät vor direkter Sonne, Hitze, Feuchtigkeit und mechanischen Belastungen.

Wichtig: Entnehmen Sie den eingebauten Akku nicht selbst. Die Entnahme ist qualifiziertem Fachpersonal vorbehalten.

Gerät entsorgenGeben Sie das ausgediente Gerät bei einer Sammel- oder Rücknahmestelle für Elektroaltgeräte ab. Entsorgen Sie es nicht im Hausmüll.

Passende Pods

Pod-FamilieDas ELFX 2 ist mit ELFX V2.0 Pods und den bisherigen ELFX Pods kompatibel.

Pod-WiderständeDer angegebene Widerstandsbereich beträgt 0,4 bis 1,2 Ohm. Mitgeliefert werden ELFX V2.0 Pods mit 0,6 und 0,8 Ohm.

LED-Anzeigen verstehen

Balken der Ladestandanzeige

Beim Einsetzen eines Pods zeigt die Ladestandanzeige den Akkustand: drei Balken bei mehr als 60 %, zwei Balken bei 20–59 % und ein roter Balken bei weniger als 19 %. Laden Sie bei roter Anzeige nach.

LED blinkt zwei Sekunden rot

Der Zug hat die Begrenzung von fünf Sekunden erreicht; das Gerät unterbricht den Betrieb. Beenden Sie den Zug.

LED leuchtet anhaltend rot

Der Akkustand ist niedrig. Laden Sie das Gerät auf; andernfalls kann es sich abschalten.

LED leuchtet zwei Sekunden rot

Das Gerät meldet einen Kurzschluss.

LED blinkt dreimal rot

Das Gerät meldet einen offenen Stromkreis. Prüfen Sie, ob ein Pod eingesetzt ist und ob sich noch ein Aufkleber an seiner Unterseite befindet. Entfernen Sie diesen gegebenenfalls.

LED blinkt zehnmal rot

Die Temperatur ist zu hoch. Das Gerät beendet anschließend den Betrieb.

Technische Daten

Akku: Fest eingebauter Lithium-Ionen-Akku, Typ 122052; 1700 mAh, 3,8 V, 6,46 Wh.
Ausgangsleistung: Maximal 30 W in Verbindung mit dem optionalen 0,4-Ohm-Pod.
Leistungsanpassung: Automatische Anpassung der Ausgangsleistung.
Ladeanschluss und Ladeeingang: USB-C; Eingangsspannung 5 V, Ladestrom 1 A.
Pod und Füllvolumen: ELFX V2.0 Pod mit 2 ml Füllvolumen und Dual-Sieb-Verdampferkopf.
Abmessungen des Geräts: 121,8 × 25,9 × 15,5 mm.
Abmessungen des V2.0 Pods: 36,9 × 25,2 × 15,2 mm.
Gewicht: 52 g.
Widerstandsbereich: 0,4–1,2 Ohm; mitgelieferte Pods mit 0,6 und 0,8 Ohm.
Leistungsmodi: Drei Leistungsmodi: ECO mit grüner, Normal mit weißer und Power mit lilafarbener Tastenbeleuchtung.
Aktivierung und Anzeige: Zugautomatik, kein Display. Der Status wird über LEDs angezeigt.
Materialien: Pod aus PCTG-Kunststoff, Gehäuse aus Aluminiumlegierung.
Mundstück und Luftstrom: Im Pod integriertes Mundstück; Luftstrom über einen Schieber einstellbar.
Zugarten: Die Luftstromregelung eignet sich für MTL (Mund-zu-Lunge) und RDL (eingeschränkter direkter Lungenzug).

Häufige Fragen

Kann ich einen neuen Pod direkt nach dem Befüllen benutzen?

Nein. Warten Sie nach dem ersten Befüllen eines neuen Pods fünf Minuten, bevor Sie das Gerät benutzen.

Kann ich nur den Verdampferkopf wechseln?

Nein. Der Verdampferkopf ist fest eingebaut. Tauschen Sie bei einem Wechsel den vollständigen Pod aus.

Erreiche ich mit den beiliegenden Pods 30 W?

Die maximale Leistung von 30 W ist für den optionalen 0,4-Ohm-Pod angegeben. Die beiliegenden Pods haben 0,6 und 0,8 Ohm.

Kann ich das Gerät auch ohne fünf schnelle Tastendrücke ausschalten?

Ja. Bei eingesetztem, befülltem Pod können Sie die Taste drei Sekunden gedrückt halten, statt sie fünfmal innerhalb von zwei Sekunden zu drücken.
