Aspire Nautilus AIO - Bedienungsanleitung

Die Aspire Nautilus AIO ist ein Gerät mit herausnehmbarer Tankeinheit, Feuertaste und einstellbarer Luftzufuhr. Der Tank wird über eine Öffnung an seiner Unterseite befüllt.

Original-Gebrauchsanweisung (PDF)

Sie suchen Pods oder Verdampferköpfe von Aspire? Entdecken Sie das aktuelle Sortiment.

Coils & Pods von Aspire

Gerät einrichten

Die Aspire Nautilus AIO besteht aus einem Akkuträger und einer herausnehmbaren Tankeinheit mit Verdampferkopf. Seitliche Entriegelungstasten lösen die Tankeinheit.

Verdampferkopf einsetzen

Schrauben Sie die Basis der Tankeinheit ab. Befeuchten Sie die Watte des Verdampferkopfs gleichmäßig mit Liquid. Schrauben Sie den Kopf in die Basis und die Basis wieder in die Tankeinheit. Setzen Sie die Tankeinheit in den Akkuträger.

Wichtig: Setzen Sie die Gewinde beim Zusammenbau gerade an und ziehen Sie sie nicht mit Gewalt fest.

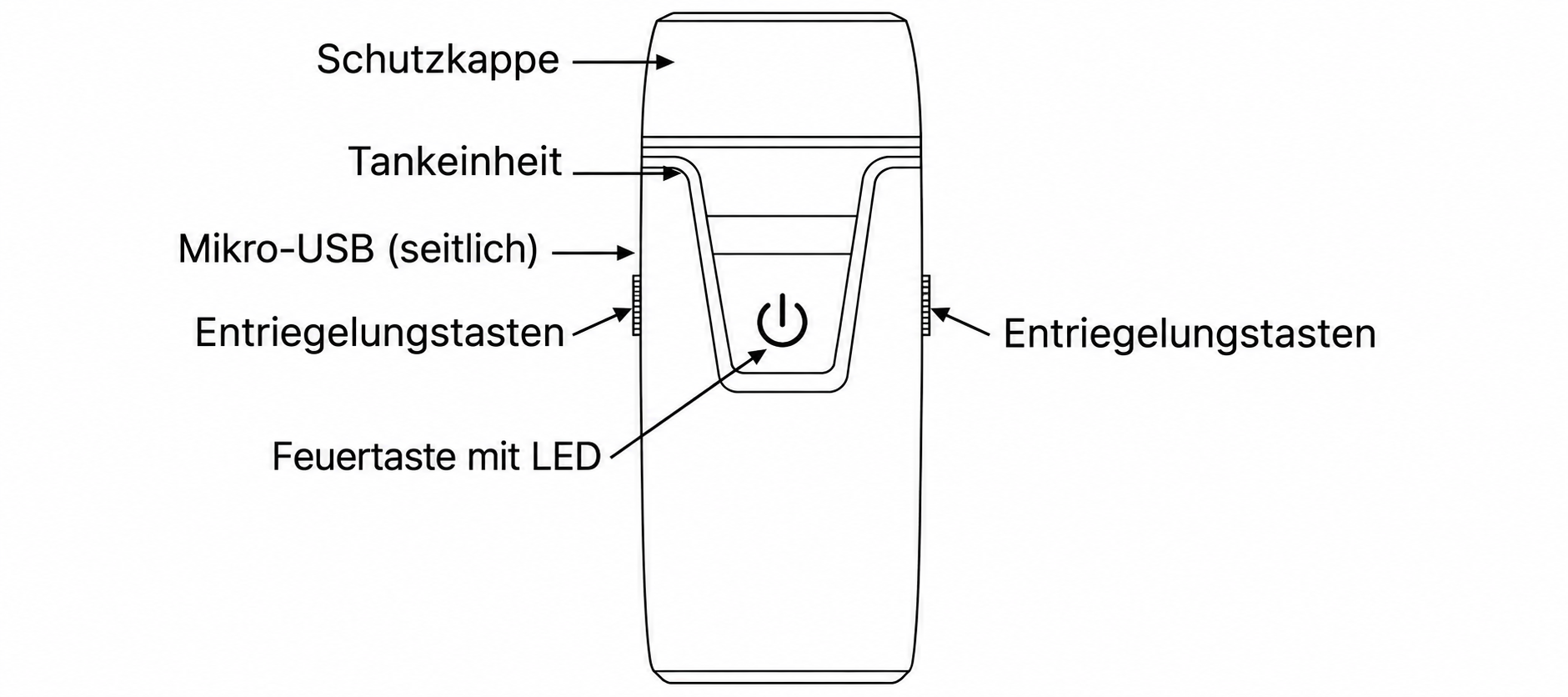

Aspire Nautilus AIO mit herausnehmbarer Tankeinheit, seitlichen Entriegelungstasten und Feuertaste

Tankeinheit befüllen

Drücken Sie die seitlichen Entriegelungstasten und ziehen Sie die Tankeinheit heraus. Drehen Sie sie um und schließen Sie die Luftzufuhr mit dem Ring an der Basis. Öffnen Sie dann die Silikonabdeckung.
Geben Sie Liquid in die Füllöffnung, nicht in die zentrale Öffnung. Schließen Sie die Silikonabdeckung fest, drehen Sie die Tankeinheit wieder richtig herum und öffnen Sie die Luftzufuhr mit dem Ring an der Basis. Setzen Sie die Tankeinheit wieder ein.

Neuen Verdampferkopf vorbereiten

Lassen Sie die befüllte Tankeinheit mit einem neuen Verdampferkopf vor der ersten Nutzung mindestens 10 Minuten aufrecht stehen.

Wichtig: Füllen Sie rechtzeitig nach, damit der Verdampferkopf nicht trocken betrieben wird.

Herausgenommene Tankeinheit der Aspire Nautilus AIO mit geöffneter Silikonabdeckung und seitlicher Füllöffnung

Bedienung

Ein- und ausschalten

Drücken Sie die Feuertaste innerhalb von zwei Sekunden fünfmal, um das Gerät ein- oder auszuschalten.

Feuertaste verwenden

Halten Sie zum Dampfen die Feuertaste gedrückt. Warten Sie etwa eine halbe Sekunde, bevor Sie ziehen. Lassen Sie die Taste am Ende des Zugs los.

Luftzufuhr einstellen

Nehmen Sie die Tankeinheit heraus und drehen Sie den Luftzufuhrkontrollring an ihrer Basis, um die Luftzufuhr einzustellen. Setzen Sie die Tankeinheit anschließend wieder ein.

Wichtig: Betreiben Sie das Gerät nicht mit vollständig geschlossener Luftzufuhr.

Akku laden

Laden Sie das Gerät über den Mikro-USB-Anschluss mit dem beiliegenden Kabel. Verwenden Sie einen geeigneten Anschluss oder Netzadapter mit höchstens 5 V Ausgangsspannung und 1,0 A Ladestrom.

LED-Signale und Fehlermeldungen verstehen

Ein- und Ausschalten

Beim Ein- oder Ausschalten blinkt die LED dreimal blau und orange.

Akkustand

Die LED zeigt den Akkustand an: bis 3,5 V orange, von 3,5 bis 3,8 V blau und ab 3,8 V blau und orange. Bei orangefarbener Anzeige laden Sie das Gerät.

Feuerzeitschutz

Nach 10 Sekunden ununterbrochener Betätigung stoppt die Ausgabe; die LED blinkt zehnmal blau und orange. Lassen Sie die Feuertaste los.

Kurzschlussschutz

Dreimaliges Blinken in Blau und Orange kann auf einen Kurzschluss oder einen zu niedrigen Widerstand hinweisen. Prüfen Sie den Verdampferkopf und wechseln Sie ihn gegebenenfalls.

Unterspannungsschutz

Blinkt die LED 15-mal orange, ist die Akkuspannung unter 3,2 V gefallen. Laden Sie das Gerät.

Überhitzungsschutz

Bei einer Gerätetemperatur über 75 °C schaltet das Gerät ab; die LED blinkt drei Sekunden blau und orange. Lassen Sie das Gerät abkühlen.

Ladeende

Ist der Akku vollständig geladen, endet der Ladevorgang automatisch. Die LED blinkt 20-mal blau und orange.

Verdampferkopf wechseln

Wechsel vorbereiten

Schalten Sie das Gerät aus und trennen Sie es vom Ladekabel. Lassen Sie den Verdampfer nach dem Betrieb vollständig abkühlen. Wechseln Sie den Verdampferkopf vorzugsweise bei leerer Tankeinheit.

Lösen Sie die Tankeinheit mit den seitlichen Entriegelungstasten und nehmen Sie sie heraus. Drehen Sie sie um, schrauben Sie die Basis ab und entfernen Sie den gebrauchten Verdampferkopf.
Befeuchten Sie die Watte des neuen Verdampferkopfs mit Liquid. Schrauben Sie ihn in die Basis, befestigen Sie die Basis an der Tankeinheit und setzen Sie diese wieder ein.

Tankeinheit pflegen

Teile reinigen

Nehmen Sie die Tankeinheit heraus und zerlegen Sie sie. Reinigen Sie die Teile außer dem Verdampferkopf mit warmem Wasser und trocknen Sie alles gründlich, bevor Sie die Einheit wieder zusammensetzen.

Wichtig: Verwenden Sie keine Reinigungsmittel, da sie Dichtungsringe angreifen können. Prüfen Sie vor dem Zusammenbau, ob alle Dichtungsringe richtig sitzen.

Dichtung austauschen

Wenn eine Dichtung beschädigt ist, nehmen Sie die passende Ersatzdichtung oder Silikonabdeckung aus der beiliegenden Ersatzteilpackung. Befeuchten Sie das Ersatzteil mit etwas Liquid und setzen Sie es fest an derselben Stelle ein.

Passende Verdampferköpfe

Zur Aspire Nautilus AIO gehören ein Nautilus AIO BVC Verdampferkopf mit 1,8 Ω und ein Nautilus AIO NS Verdampferkopf mit 1,8 Ω. Die Hersteller-FAQ nennt außerdem reguläre Nautilus-Köpfe mit 1,6 Ω und 1,8 Ω als austauschbar.

Ein Nautilus-Kopf mit 0,7 Ω ist laut Aspire nicht für die Nautilus AIO geeignet.

Gerät aufbewahren

Schalten Sie das Gerät vor längerer Aufbewahrung aus. Leeren Sie die Tankeinheit oder schließen Sie die Luftzufuhr; nehmen Sie den Verdampferkopf heraus und reinigen Sie die Tankeinheit.

Lagern Sie das Gerät sauber und trocken. Für die Lagerung des Geräts mit integriertem Akku nennt die Anleitung −10 °C bis +40 °C; vermeiden Sie längere direkte Sonneneinstrahlung.

Technische Daten

Akku: Integrierter Akku mit 1000 mAh.
Leistung und Modus: Bypass-Modus; maximale Ausgangsleistung 12 W. Die Leistung ist nicht einstellbar.
Laden: Mikro-USB-Anschluss; Netzadapter mit höchstens 5,0 V Ausgangsspannung und 1,0 A Ladestrom.
Füllvolumen: Füllvolumen der Tankeinheit: 2 ml.
Verdampferköpfe: Beigelegt sind ein Nautilus AIO BVC Verdampferkopf und ein Nautilus AIO NS Verdampferkopf mit jeweils 1,8 Ω.
Drahtmaterial: Beide beigelegten Verdampferköpfe verwenden Nickel-Chrom-Draht (NiCr).
BVC-Leistungsbereich: Für den BVC-Verdampferkopf nennt die Anleitung 10–14 W als empfohlenen Leistungsbereich. Die maximale Ausgangsleistung des Geräts beträgt 12 W.
NS-Leistungsbereich: Für den NS-Verdampferkopf nennt die Anleitung 10–12 W als empfohlenen Leistungsbereich.
Temperaturregelung: Beide beigelegten Verdampferköpfe sind nicht für Temperaturregelung geeignet.
Abmessungen: 87,5 × 37 × 21 mm.
Bedienelemente: Feuertaste, seitliche Entriegelungstasten, einstellbare Luftzufuhr und LED-Anzeige.
