Eleaf iStick X40 - Bedienungsanleitung

Das Eleaf iStick X40 ist ein E-Zigaretten-Kit mit GTL X Tank, Feuertaste und einstellbarer Leistung von 5 bis 40 W. Den Tank befüllen Sie von oben über die verschiebbare Abdeckung.

Eleaf iStick X40 Kit kaufen Original-Gebrauchsanweisung (PDF)

Bereiten Sie das Gerät vor

Erste Ladung

Laden Sie das Gerät vor dem ersten Gebrauch und nach längerem Nichtgebrauch vollständig auf.

Akku laden

Verbinden Sie das Gerät über das mitgelieferte USB-C-Kabel mit einem PC oder einem geeigneten Netzadapter. Verwenden Sie einen Netzadapter mit höchstens 5 V Ausgangsspannung und 2 A Ladestrom.

LadeanzeigeWährend des Ladens blinkt die Akkustandsanzeige. Sobald die Ladung abgeschlossen ist, hört das Blinken auf.

Sicher ladenWichtig: Lassen Sie das Gerät beim Laden nicht unbeaufsichtigt. Die empfohlene Umgebungstemperatur beim Laden liegt zwischen 10 °C und 40 °C. Verwenden oder laden Sie kein feuchtes oder nasses Gerät.

Tank zusammensetzen

Befeuchten Sie die Watte des Verdampferkopfes, auch Coil genannt, mit Liquid, bis sie gleichmäßig glänzt. Setzen Sie den Kopf von unten in die Verdampferkammer. Setzen Sie den Glastank über die Verdampferkammer fest auf die Basis. Schrauben Sie die Basis im Uhrzeigersinn von unten an die Verdampferkammer und stecken Sie das Mundstück in die obere Abdeckung. Verkanten oder überdrehen Sie die Gewinde nicht.

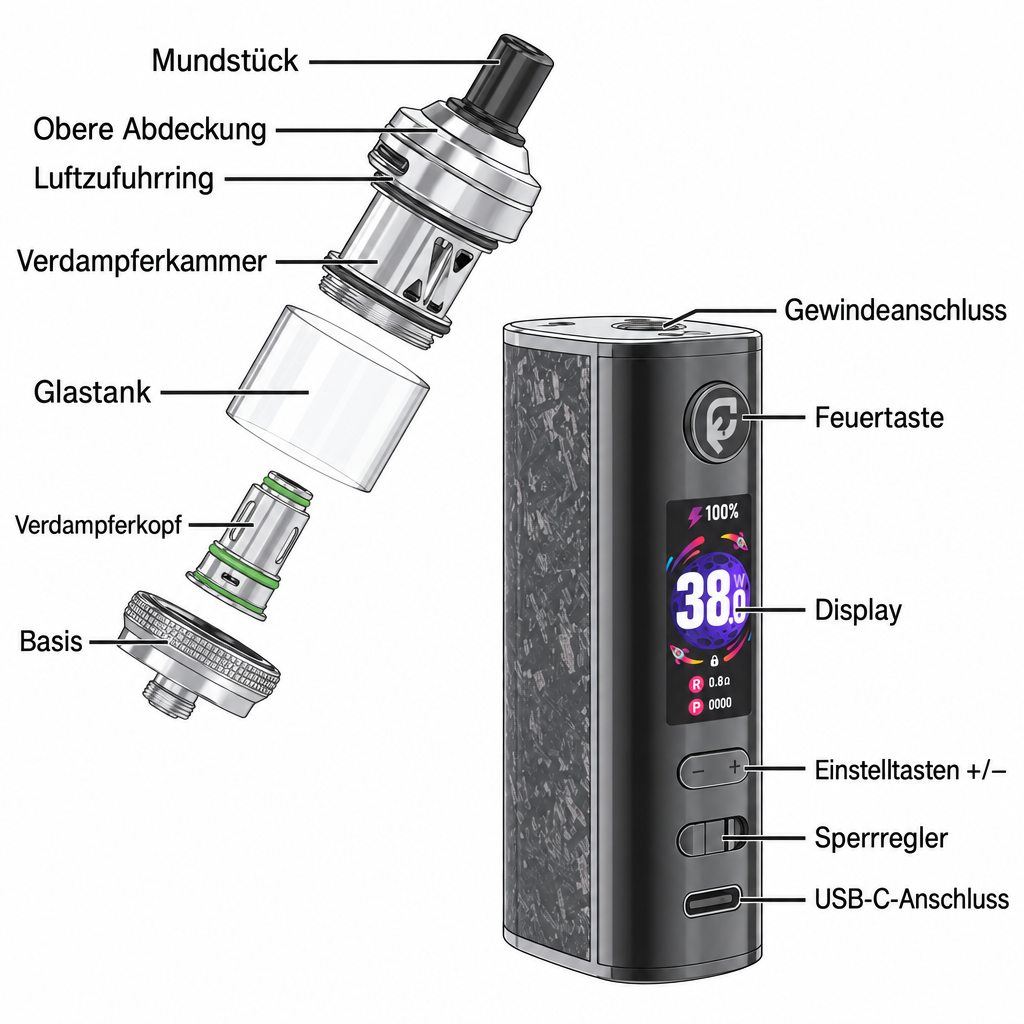

iStick X40 mit Feuertaste, Display, Einstelltasten, Sperrregler und USB-C-Anschluss sowie den abnehmbaren Teilen des GTL X Tanks.

Befüllen Sie den Tank

Verwenden Sie eine Liquidflasche mit einer Ausgießerspitze von höchstens 3 mm Durchmesser.
Schieben Sie das Mundstück zusammen mit der oberen Abdeckung gerade zur Seite.
Füllen Sie Liquid durch die freigelegte Öffnung in den Tank.
Schieben Sie Mundstück und obere Abdeckung wieder zurück, um den Tank zu schließen.
Lassen Sie den befüllten Tank bei einem neuen Verdampferkopf mindestens 10 Minuten senkrecht stehen, bevor Sie dampfen. Die Watte muss sich mit Liquid vollsaugen.

Liquidstand beachtenWichtig: Füllen Sie rechtzeitig Liquid nach, damit die Watte nicht trocken betrieben wird.

Die obere Abdeckung des GTL X Tanks wird seitlich verschoben; Liquid wird in die freigelegte Einfüllöffnung gefüllt.

Bedienung

Ein- und ausschalten

Drücken Sie die Feuertaste fünfmal innerhalb von zwei Sekunden, um das Gerät ein- oder auszuschalten.

Sperren und entsperren

Schieben Sie bei eingeschaltetem Gerät den Sperrregler nach links, um das Gerät zu sperren. Schieben Sie ihn nach rechts, um es zu entsperren.

Leistung einstellen

Stellen Sie die Leistung mit den Einstelltasten „+“ und „−“ zwischen 5 und 40 W ein. Halten Sie eine Einstelltaste gedrückt, um den Wert schneller zu ändern. Beachten Sie den empfohlenen Leistungsbereich Ihres Verdampferkopfes im Abschnitt „Passende Ersatzteile“.

Luftstrom einstellen

Drehen Sie den Luftzufuhrkontrollring am Tank. Größere Öffnungen lassen mehr Luft einströmen. Dampfen Sie nicht bei vollständig geschlossener Luftzufuhr.

Dampfen

Halten Sie die Feuertaste gedrückt. Warten Sie etwa eine halbe Sekunde, bevor Sie am Mundstück ziehen. Lassen Sie die Feuertaste am Ende des Zuges los.

Anzeige und Zugzähler einstellen

Drücken Sie die Feuertaste dreimal schnell hintereinander, um die Geräteeinstellungen zu öffnen. Navigieren Sie mit den Einstelltasten „+“ und „−“ und bestätigen Sie Ihre Auswahl mit der Feuertaste. Im Menü können Sie das Displaydesign ändern sowie Zuganzahl und Zugzeit zurücksetzen.

Abkühlen lassenLassen Sie einen stark erwärmten Verdampfer abkühlen, bevor Sie ihn weiter verwenden.

Wechseln Sie Kopf, Glas und Dichtungen

Wartung vorbereitenWichtig: Lassen Sie den Verdampfer vor Wartungsarbeiten vollständig abkühlen. Schalten Sie den Akkuträger aus oder schrauben Sie den Verdampfer vom Akkuträger ab, damit keine Stromzufuhr mehr besteht.

Wechselbedarf erkennenWechseln Sie den Verdampferkopf, wenn Geschmack oder Dampfmenge nachlassen oder der Dampf verbrannt schmeckt.

Verdampferkopf wechseln

Wechseln Sie den Kopf möglichst bei leerem Tank. Drehen Sie den Verdampfer auf den Kopf und schrauben Sie die Basis gegen den Uhrzeigersinn ab. Ziehen Sie den gebrauchten Kopf heraus. Befeuchten Sie die Watte des neuen Kopfes mit Liquid, bis sie gleichmäßig glänzt, und setzen Sie ihn in die Verdampferkammer ein. Schrauben Sie die Basis im Uhrzeigersinn wieder unter den Tank. Lassen Sie den neu befüllten Tank anschließend mindestens 10 Minuten senkrecht stehen.

GlasbruchWichtig: Stellen Sie bei Glasbruch das Dampfen sofort ein. Reinigen Sie den gesamten Verdampfer gründlich und ersetzen Sie neben dem Glas auch den Verdampferkopf und die Dichtungsringe.

Tankglas wechseln

Schrauben Sie die Basis gegen den Uhrzeigersinn vom Tank ab. Ziehen Sie das Glas mit leichten Drehbewegungen von der Basis beziehungsweise dem Verdampfer ab. Reinigen Sie die Komponenten gründlich und setzen Sie den Tank mit dem Ersatzglas wieder wie unter „Tank zusammensetzen“ zusammen. Beachten Sie bei Glasbruch den vorstehenden Hinweis.

Dichtungsring wechseln

Zerlegen Sie den Verdampfer und ziehen Sie den betroffenen Dichtungsring ab. Nehmen Sie einen passenden Ersatzring und befeuchten Sie ihn mit etwas Liquid. Setzen Sie ihn an die vorgesehene Stelle und achten Sie auf festen Sitz. Bauen Sie den Verdampfer anschließend wieder zusammen.

Reinigen und lagern Sie das Gerät

Verdampfer reinigen

Zerlegen Sie den Verdampfer in seine Einzelteile. Reinigen Sie die Komponenten, nicht jedoch den Verdampferkopf, mit warmem Wasser oder im Ultraschallbad. Verwenden Sie keine Reinigungsmittel, da diese die Dichtungsringe angreifen können. Trocknen Sie alle Teile gründlich und kontrollieren Sie vor dem Zusammenbau Vollständigkeit und Sitz der Dichtungsringe.

Mundstück reinigen

Reinigen Sie das Mundstück regelmäßig, um abgesetztes Kondensat zu entfernen.

Für längere Lagerung vorbereiten

Schalten Sie das Gerät bei längerer Nichtbenutzung aus. Schließen Sie die Luftzufuhr oder leeren Sie den Tank, entnehmen Sie den Verdampferkopf und reinigen Sie den Verdampfer. Lagern Sie das Gerät sauber und trocken, bei geringer Luftfeuchtigkeit und mit sicherem Stand.

Vor Hitze schützenVermeiden Sie extreme Lagertemperaturen und längere direkte Sonneneinstrahlung.

Beschädigungen und StörungenWichtig: Zerlegen oder verändern Sie den Akkuträger nicht. Verwenden Sie das Gerät nicht, wenn Sie Schäden feststellen. Halten Sie bei Rauch, ungewöhnlicher Hitze, Geruch, Geräuschen, Verfärbungen oder Verformungen umgehend sicheren Abstand.

Für Flugreisen vorbereiten

Trennen Sie bei Flugreisen Verdampfer und Akkuträger. Durch Druckunterschiede kann Liquid auslaufen und in den Akkuträger gelangen; dadurch besteht Kurzschlussgefahr.

Gerät entsorgen

Entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es im Handel oder an einer kommunalen Sammelstelle ab. Entsorgen Sie die Verpackung umweltgerecht.

Passende Ersatzteile

GTL-D Verdampferköpfe: Für den GTL X Tank sind Eleaf GTL-D Verdampferköpfe mit 0,8 Ω und 1,2 Ω als Ersatzteile aufgeführt.
Leistungsbereiche der Köpfe: Verwenden Sie den GTL-D Kopf mit 0,8 Ω im empfohlenen Bereich von 13 bis 18 W und den GTL-D Kopf mit 1,2 Ω bei 10 bis 13 W.
Weitere GTL-Köpfe: Der GTL X Tank ist außerdem mit der gesamten Eleaf GTL-Coil-Familie kompatibel.
Passende Tankgläser: Als Ersatzgläser sind ein Eleaf GTL X Tank Ersatzglas mit 3 ml und ein GTL X Tank Bauchglas mit 4,5 ml aufgeführt.
Mundstück: Das Mundstück ist austauschbar und besitzt einen 510er Anschluss.
Verdampferdurchmesser: Der Akkuträger kann mit Verdampfern bis 24 mm Basisdurchmesser kombiniert werden.

Display- und Fehlermeldungen verstehen

Over 10s

Die Feuertaste wurde länger als 10 Sekunden durchgehend gedrückt. Der Feuerzeitschutz beendet die Ausgabe automatisch. Beenden Sie den Tastendruck.

No Atomizer

Es wird kein Verdampfer erkannt. Schließen Sie einen Verdampfer an oder prüfen Sie die Verbindung zwischen Verdampfer und Akkuträger.

Atomizer Short

Ein Kurzschluss wurde erkannt. Prüfen Sie den Verdampfer und verwenden Sie gegebenenfalls einen anderen Verdampfer oder Verdampferkopf.

Battery Low

Die Akkuspannung liegt unter 2,8 V. Der Tiefentladungsschutz sperrt das Gerät. Laden Sie den Akku, um das Gerät wieder zu entsperren.

Device Too Hot

Die Meldung weist auf den Temperaturschutz hin. Lassen Sie den Verdampfer abkühlen.

Technische Daten

Gerätetyp: Das Eleaf iStick X40 ist ein E-Zigaretten-Kit aus Akkuträger und Eleaf GTL X Tank mit wechselbarem Verdampferkopf.
Leistung: Die Ausgangsleistung ist von 5 bis 40 W einstellbar.
Akkubauart: Das Gerät besitzt einen eingebauten Akku.
Akkukapazität und Ladeversorgung: Die Akkukapazität beträgt 3000 mAh. Als Ladeversorgung sind 5 V Eingangsspannung und 2 A Ladestrom angegeben.
Ladeanschluss: Geladen wird über den USB-C-Anschluss.
Tankvolumen: Der GTL X Tank dieser Kit-Ausführung fasst 3 ml.
Tankmaterial: Der GTL X Tank besteht aus Borosilikatglas und Edelstahl.
Display: Das Gerät besitzt ein 1,05-Zoll-TFT-Display.
Anzeige und Einstellschritte: Das Display ist farbig. Die Leistung lässt sich in 1-W-Schritten einstellen.
Betriebsmodus: Im Leistungsmodus, auch Power-Modus genannt, stellen Sie die abgegebene Leistung ein.
Displaydesigns: Für die Displaygestaltung stehen fünf Designs zur Verfügung.
Widerstandsbereich: Der Widerstandsbereich des Akkuträgers beträgt 0,2 bis 3,0 Ω.
Verdampferanschluss: Der Akkuträger besitzt ein 510er Gewinde für den Verdampferanschluss.
Abmessungen: Die Abmessungen des Kits betragen 129,5 × 36,7 × 24,4 mm.
Lieferumfang: Zum Lieferumfang gehören der iStick X40 Akkuträger, der GTL X Tank, je ein GTL-D Verdampferkopf mit 0,8 Ω und 1,2 Ω, ein Ersatzglas, ein USB-C-Kabel und eine Bedienungsanleitung.

Häufige Fragen

Was können Sie bei austretendem Liquid tun?

Spröde Dichtungsringe können die Ursache sein. Prüfen Sie die Dichtungen und ersetzen Sie beschädigte Ringe wie im Abschnitt zum Dichtungswechsel beschrieben.

Können Sie nach einem Kopfwechsel sofort dampfen?

Warten Sie nach dem Befüllen mindestens 10 Minuten und lassen Sie den Tank dabei senkrecht stehen. So kann sich die neue Watte vollständig mit Liquid vollsaugen.

Dürfen Sie den Verdampferkopf mit Wasser reinigen?

Nein. Nehmen Sie den Verdampferkopf vor der Reinigung heraus. Die Reinigung mit warmem Wasser oder im Ultraschallbad gilt nur für die übrigen zerlegten Verdampferteile.

Was können Sie prüfen, wenn das eingeschaltete Gerät gesperrt bleibt?

Prüfen Sie den Sperrregler. Bei eingeschaltetem Gerät schieben Sie ihn nach rechts, um das Gerät zu entsperren.

Sollten Sie die Firmware aktualisieren?

Die Anleitung rät von Firmware-Aktualisierungen und vom Aufspielen von Drittanbieter-Software ab.
