Vaporesso Armour Octa - Bedienungsanleitung

Das Vaporesso Armour Octa ist ein E-Zigaretten-Kit mit wechselbaren 18650-Akkuzellen und iTank T. Der Tank wird über eine verschiebbare obere Abdeckung befüllt; Leistung und Modi stellen Sie am Gerät ein.

Vaporesso Armour Octa Kit ansehen Original-Gebrauchsanweisung (PDF)

Erste Schritte

Akkuzellen einsetzen

Schieben Sie die Akkuabdeckung an der Unterseite ab. Legen Sie zwei 18650-Akkuzellen entsprechend den Polmarkierungen ein und schieben Sie die Abdeckung wieder auf.

Wichtig: Verwenden Sie zusammen betriebene Akkuzellen desselben Herstellers und Typs mit gleicher Anzahl an Lade- und Entladezyklen.

Tank zusammensetzen

Befeuchten Sie die Watte des Verdampferkopfs gleichmäßig mit Liquid. Setzen Sie den Kopf in die Basis und den Glastank auf die Basis. Schrauben Sie die Tankabdeckung auf, setzen Sie das Mundstück ein und schrauben Sie den Verdampfer im Uhrzeigersinn auf den Akkuträger.

Neuen Verdampferkopf durchfeuchten lassen

Lassen Sie den befüllten Tank mit neuem Verdampferkopf mindestens 10 Minuten aufrecht stehen, bevor Sie das Gerät benutzen.

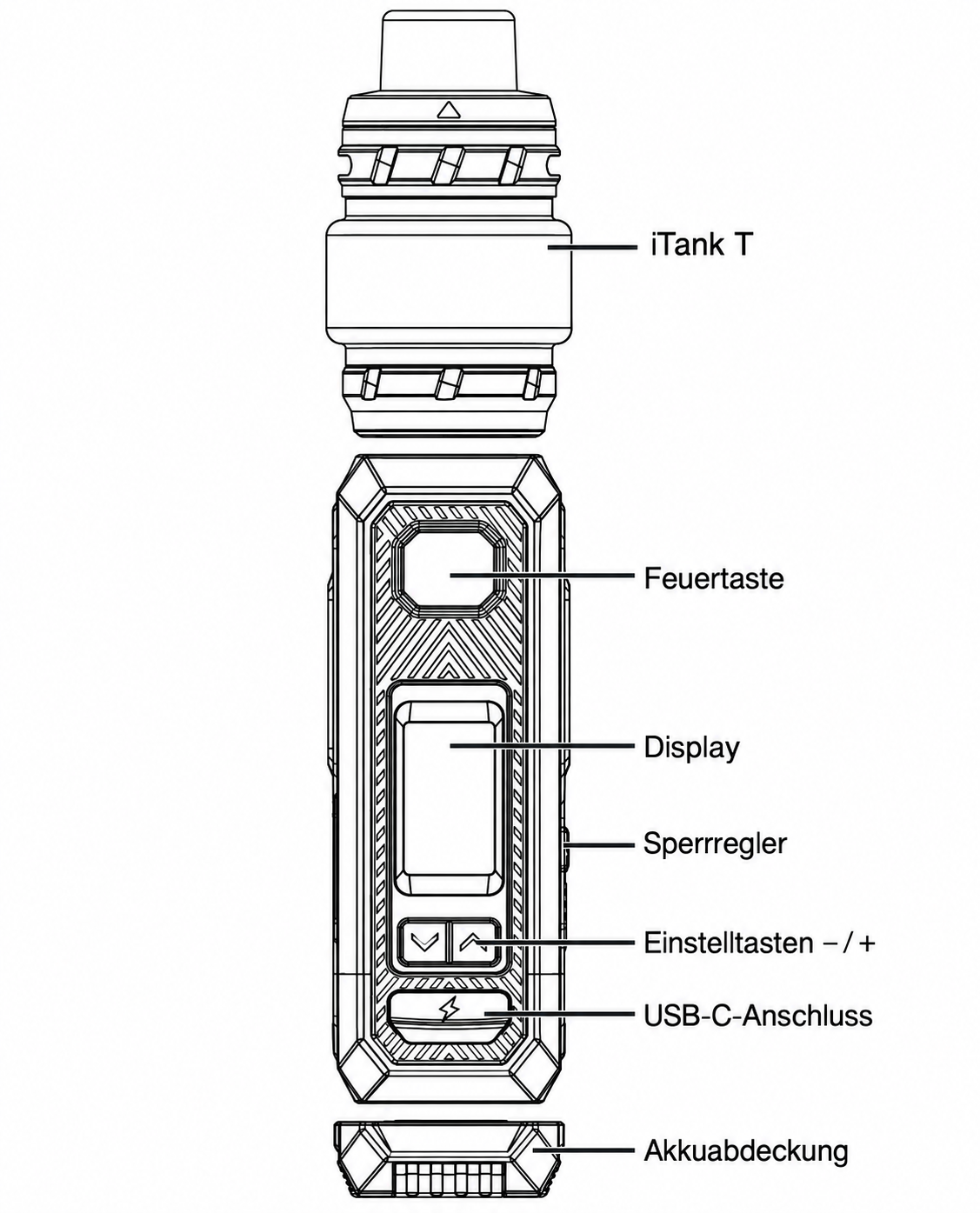

Armour Octa mit abgenommener Akkuabdeckung und getrennt dargestelltem iTank T

iTank T befüllen

Schieben Sie die obere Abdeckung nach hinten, um die Einfüllöffnung freizulegen.
Füllen Sie Liquid durch die Einfüllöffnung in den Tank.
Schieben Sie die Abdeckung zurück, bis sie einrastet.

Wichtig: Halten Sie den Tank ausreichend gefüllt, damit der Verdampferkopf nicht trocken betrieben wird.

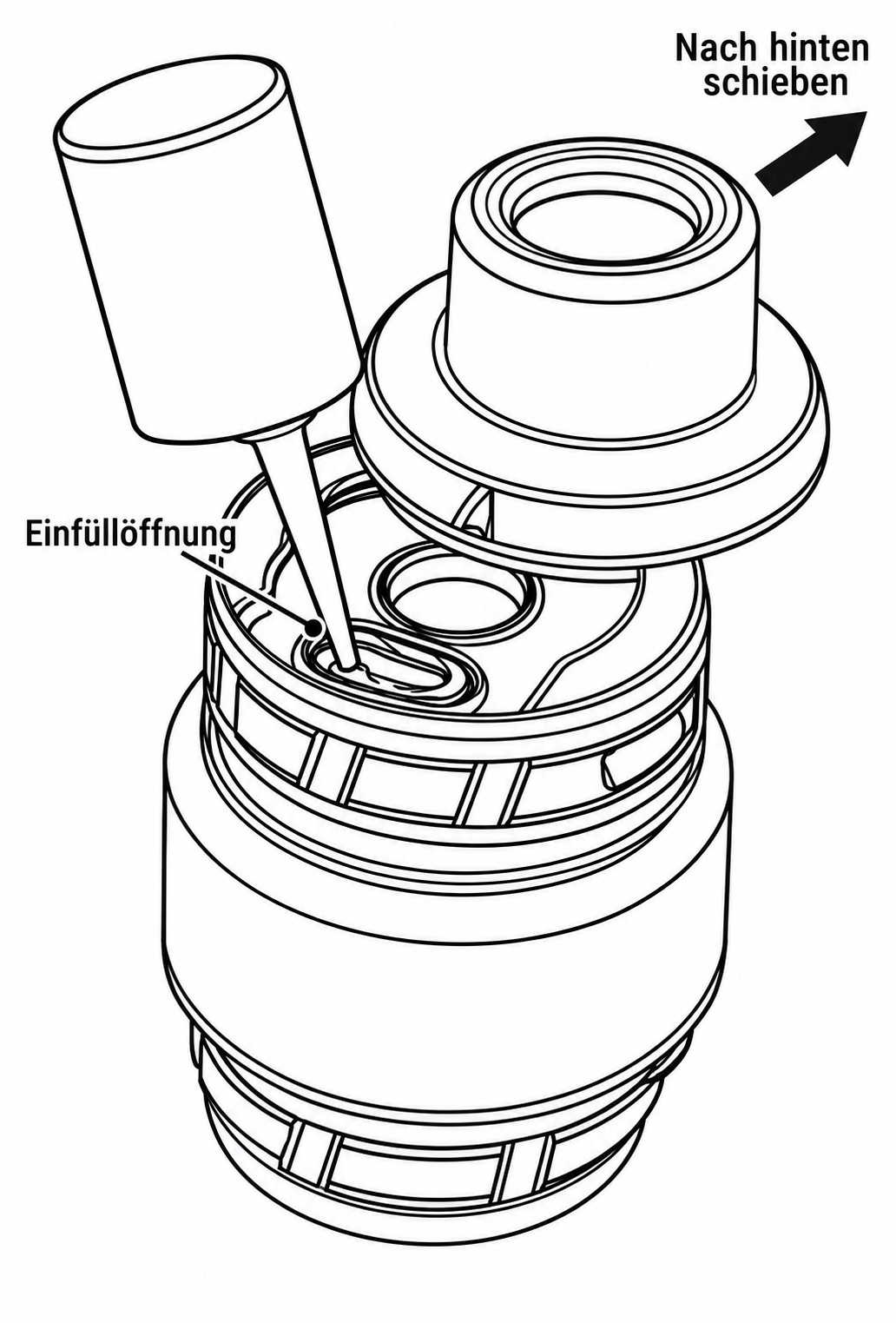

Geöffnete obere Abdeckung des iTank T mit sichtbarer Einfüllöffnung

Bedienung

Ein- und ausschalten

Drücken Sie die Feuertaste innerhalb von 2 Sekunden fünfmal kurz, um das Gerät ein- oder auszuschalten.

Dampfen

Halten Sie zum Dampfen die Feuertaste gedrückt und lassen Sie sie nach dem Zug wieder los.

Luftzufuhr einstellen

Drehen Sie den Luftzufuhrkontrollring am Tank. Größere Öffnungen lassen mehr Luft einströmen; schließen Sie die Luftzufuhr beim Dampfen nicht vollständig.

Tasten sperren

Schieben Sie den seitlichen Sperrregler oder drücken Sie die Feuertaste viermal kurz, um Feuertaste und Einstelltasten zu sperren beziehungsweise zu entsperren. Das Schloss im Display zeigt den Zustand an.

Modus und Leistung einstellen

Drücken Sie die Feuertaste dreimal kurz, um die Geräteeinstellungen zu öffnen. Wählen Sie dort den Leistungs- oder Temperaturmodus; im Leistungsmodus stellen Sie den Wert mit den Einstelltasten + und − ein.

Temperatur und Leistung einstellen

Stellen Sie im Temperaturmodus die Temperatur mit den Einstelltasten + und − ein. Drücken Sie gleichzeitig die Einstelltaste + und die Feuertaste, um die Leistung in diesem Modus im Bereich von 5–80 W einzustellen.

TCR-Wert sperren

Drücken Sie im Temperaturmodus gleichzeitig die Einstelltaste − und die Feuertaste, um die Sperre des TCR-Werts ein- oder auszuschalten. TCR bezeichnet den Temperaturkoeffizienten des verwendeten Drahts.

SMART verwendenIm Gerätemenü können Sie SMART für GTi-Verdampferköpfe ein- oder ausschalten. Ist SMART aktiv, stellt das Gerät die Leistung anhand des eingesetzten Kopfs automatisch ein.

Einstelltasten im Menü sperren

Im Gerätemenü können Sie die Einstelltasten + und − unabhängig vom seitlichen Sperrregler sperren oder entsperren.

Display anpassenUnter THEMES ändern Sie den Bildschirmhintergrund, unter BRIGHT die Helligkeit. PUFFS setzt die Zuganzahl zurück.

Akkuzellen im Gerät laden

Öffnen Sie zum internen Laden die Silikonabdeckung des USB-C-Anschlusses und verbinden Sie das Gerät mit dem beiliegenden Kabel und einer geeigneten Stromquelle. Verwenden Sie dabei höchstens 5 V und 2,5 A.

Akkuzellen extern laden

Die Anleitung empfiehlt, die Akkuzellen vorzugsweise in einem geeigneten externen Akkuladegerät zu laden. Schieben Sie dazu die Akkuabdeckung an der Unterseite ab, entnehmen Sie die Akkuzellen und laden Sie sie nach der Anleitung des Ladegeräts.

Display- und Fehlermeldungen verstehen

OVER TIME

Die Feuerzeitbegrenzung hat die Ausgabe nach mehr als 10 Sekunden Tastendruck beendet. Lassen Sie die Feuertaste los.

SHORT ATOMIZER

Ein Kurzschluss wurde erkannt. Prüfen Sie den Verdampfer und verwenden Sie gegebenenfalls einen anderen Verdampferkopf.

LOW RESISTANCE

Der Widerstand ist zu niedrig. Prüfen Sie den Verdampfer und verwenden Sie gegebenenfalls einen anderen Verdampferkopf.

CHECK ATOMIZER

Das Gerät erkennt keinen Verdampferkopf oder der Widerstand ist zu hoch. Prüfen Sie die Verbindung zwischen Tank und Akkuträger.

OVER HEAT

Das Gerät ist zu heiß. Lassen Sie es abkühlen.

BATTERY LOW

Die Akkuzellen sind leer. Laden Sie sie auf.

VOLTAGE SURGE PROTECTION

Ein Akkuzellenproblem hat die Ausgabe gestoppt. Prüfen Sie die Akkuzellen und verwenden Sie gegebenenfalls andere.

USB PROTECTION

Die Ladespannung ist zu hoch. Prüfen Sie Ladekabel und Netzadapter; die Anleitung nennt 5 V und 2,5 A.

Verdampferkopf wechseln

Wechsel vorbereiten

Warten Sie, bis der Verdampfer abgekühlt ist, und trennen Sie ihn vom Akkuträger. Wechseln Sie den Kopf möglichst bei leerem Tank. Drehen Sie den Verdampfer vor dem Öffnen der Basis auf den Kopf.

Kopf austauschen

Schrauben Sie die Basis gegen den Uhrzeigersinn ab und ziehen Sie den gebrauchten Kopf heraus. Befeuchten Sie die Watte des neuen Kopfs gleichmäßig mit Liquid und setzen Sie ihn in die Basis ein. Schrauben Sie die Basis wieder an.

Vor dem Dampfen warten

Füllen Sie den Tank nach dem Wechsel und lassen Sie ihn mindestens 10 Minuten aufrecht stehen, bevor Sie dampfen.

Reinigen und lagern

Verdampfer reinigen

Zerlegen Sie den abgekühlten Verdampfer. Reinigen Sie seine Komponenten außer dem Verdampferkopf mit warmem Wasser oder im Ultraschallbad. Trocknen Sie alle Teile gründlich, bevor Sie sie zusammensetzen.

Dichtungen prüfen

Prüfen Sie beim Zusammenbau, ob die Dichtungsringe vollständig und richtig eingesetzt sind. Verwenden Sie keine Reinigungsmittel, die diese Ringe angreifen können.

Für längere Pausen vorbereiten

Schalten Sie den Akkuträger bei längerer Nichtbenutzung aus und entnehmen Sie die Akkuzellen. Leeren und reinigen Sie den Tank, wenn Sie den Verdampfer länger nicht verwenden.

Passende Ersatzteile

Für den iTank T nennt die Anleitung GTi Dual-Sieb-Verdampferköpfe mit 0,2 Ω und 0,4 Ω.

Als Ersatzteil ist außerdem der iTank T in der Dual-Sieb-Ausführung aufgeführt.

Technische Daten

Akkuzellen: Zwei wechselbare 18650-Akkuzellen.
Leistung des Akkuträgers: Maximal 220 W.
Ladeanschluss und Eingang: USB-C; höchstens 5 V und 2,5 A beim internen Laden.
Abmessungen: 146,3 × 55 × 30,8 mm für das Kit.
Tankabmessungen: 58,4 mm × Ø 24,5 mm für den iTank T.
Tank: iTank T mit 6 ml Fassungsvermögen.
Verdampferköpfe: GTi Dual-Sieb-Verdampferkopf mit 0,2 Ω: 60–75 W; mit 0,4 Ω: 50–60 W.
Verdampferanschluss: Der Akkuträger hat einen 510er Anschluss.
Unterstützte Widerstände des Akkuträgers: Der Akkuträger unterstützt Verdampferwiderstände von 0,1 bis 3 Ω.
Display: 0,96-Zoll-TFT-Display mit Anzeige von Akkustand, Modus, Leistung oder Temperatur, Sperrsymbol, Zugzeit und Widerstand.
Modi: Leistungsmodi BOOST, PULSE und ECO; Temperaturkontrolle für Ni, SS und Ti sowie SMART für GTi-Verdampferköpfe.
TCR-Funktionen: Im Temperaturmodus stehen TCR-Einstellungen für den Temperaturkoeffizienten des Drahts und eine Sperre des TCR-Werts zur Verfügung.
Zertifizierungen: Für den Armour Octa Akkuträger nennt die Anleitung IP69K und IP68.
Bedienelemente: Seitlicher Sperrregler sowie Feuer- und Einstelltasten.

Häufige Fragen

Wie entsperren Sie Feuer- und Einstelltasten?

Schieben Sie den seitlichen Sperrregler oder drücken Sie die Feuertaste viermal kurz. Das Schloss im Display zeigt an, ob die Tasten gesperrt sind.

Wann können Sie SMART verwenden?

Nur mit GTi-Verdampferköpfen. SMART passt die Leistung anhand des verbundenen Kopfs automatisch an.

Wann können Sie nach einem Verdampferkopfwechsel dampfen?

Lassen Sie den befüllten Tank mit neu eingesetztem Verdampferkopf mindestens 10 Minuten aufrecht stehen.

Wie laden Sie die Akkuzellen im Gerät?

Öffnen Sie die Silikonabdeckung des USB-C-Anschlusses und schließen Sie das beiliegende Kabel an eine geeignete Stromquelle an. Für das interne Laden nennt die Anleitung maximal 5 V und 2,5 A.
